MultiBand

Multi Band Converter 9645KIT

Multiband Converter 9645 KIT jest idealnym rozwiązaniem jeżeli chcemy zmodernizować aktualny zestaw satelitarny z pojedynczego konwertera na z konwerter typu twin . Rozwiązanie to jest idealne jeżeli chcemy używać dekodera z dwoma głowicami (PVR) lub dwa dekodery, a posiadamy tylko jeden kabel podłączony z anteny satelitarnej.
Zasilanie urządzenia odbywa się z odbiornika satelitarnego i nie jest potrzebne stosowanie dodatkowego zasilania.

Dane techniczne nadajnika:
Wejścia: 5-2150 MHz, 950-2150 MHz
Wyjścia: 5-3550 MHz z „F” złącze High Quality
Tłumienie: -1 @ 5-862 MHz, -3 @ 950-2150Mhz (Converted Sat. Pos. 1 (0 dB) = +6), (Converted Sat. Pos. 2 (10 dB att.) = +4)
Wymiary: 125 x 115 x 45

Dane techniczne odbiornika:
Wyjście: 5-2150 MHz, 950-2150 MHz
Wejście: 5-3550 MHz ze złączem „F” High Quality
Tłumienie: -1 @ 5-862 MHz, -3 @ 950-2150Mhz (Converted Sat. = +5)
Wymiary: 150 x 90 x 40
Urządzenie polecane jest dla odbiorników Twin PVR:

Cyfry + Philips DSR 7201/91 HDTV Recorder
Cyfra+ PACE PVR HD
n Box HDTV Recorder
n BOX Turbo HDTV Recorder

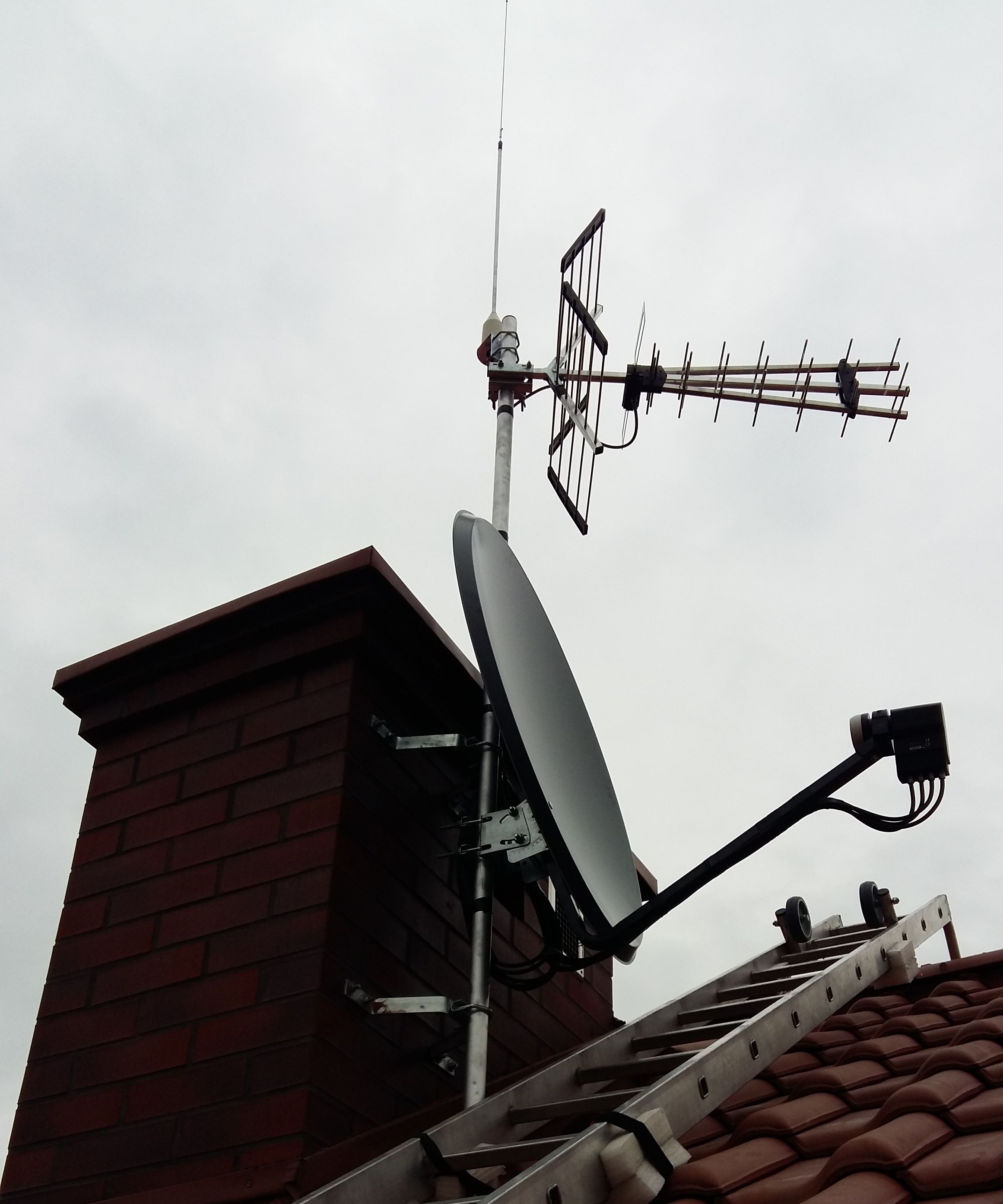

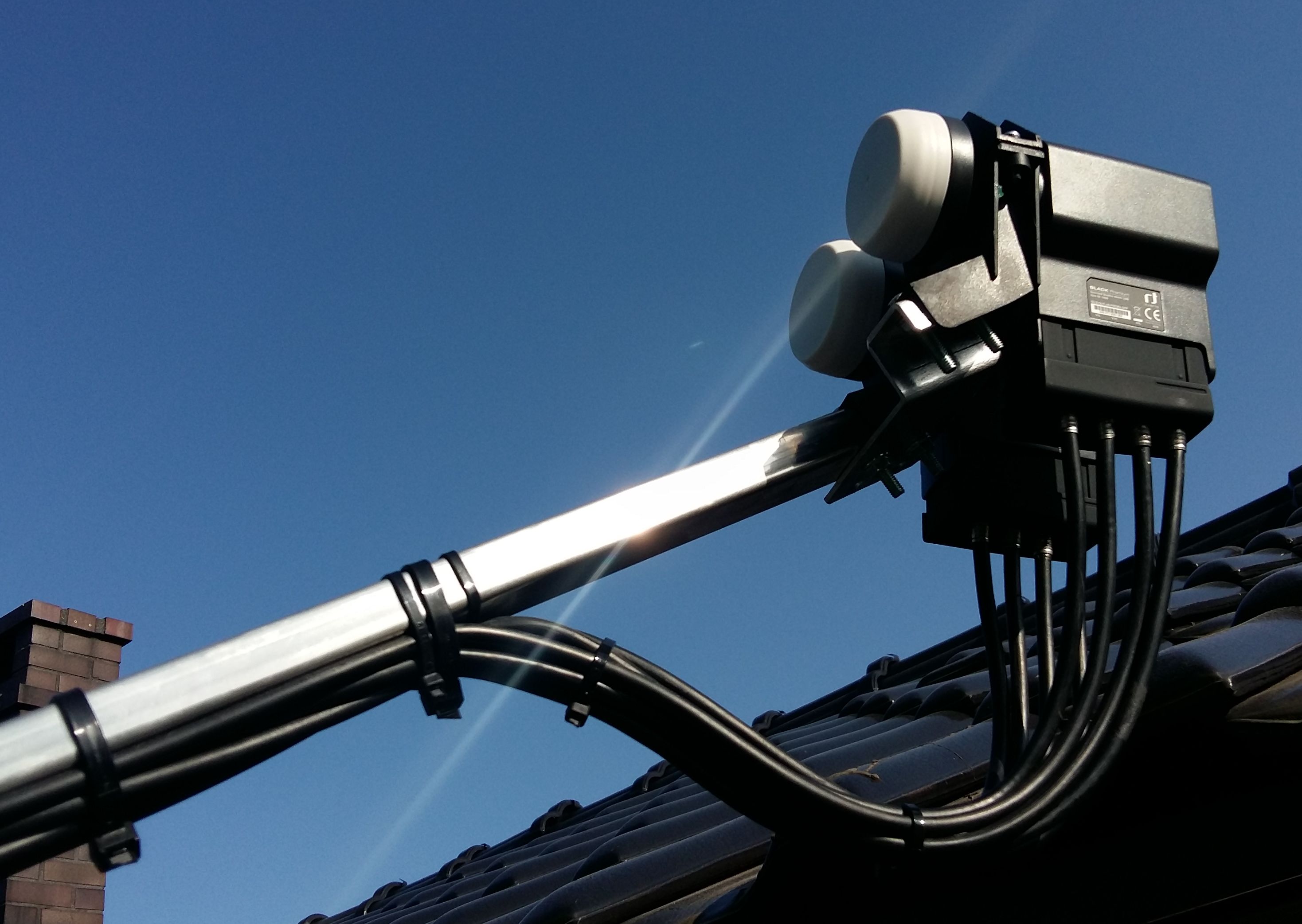

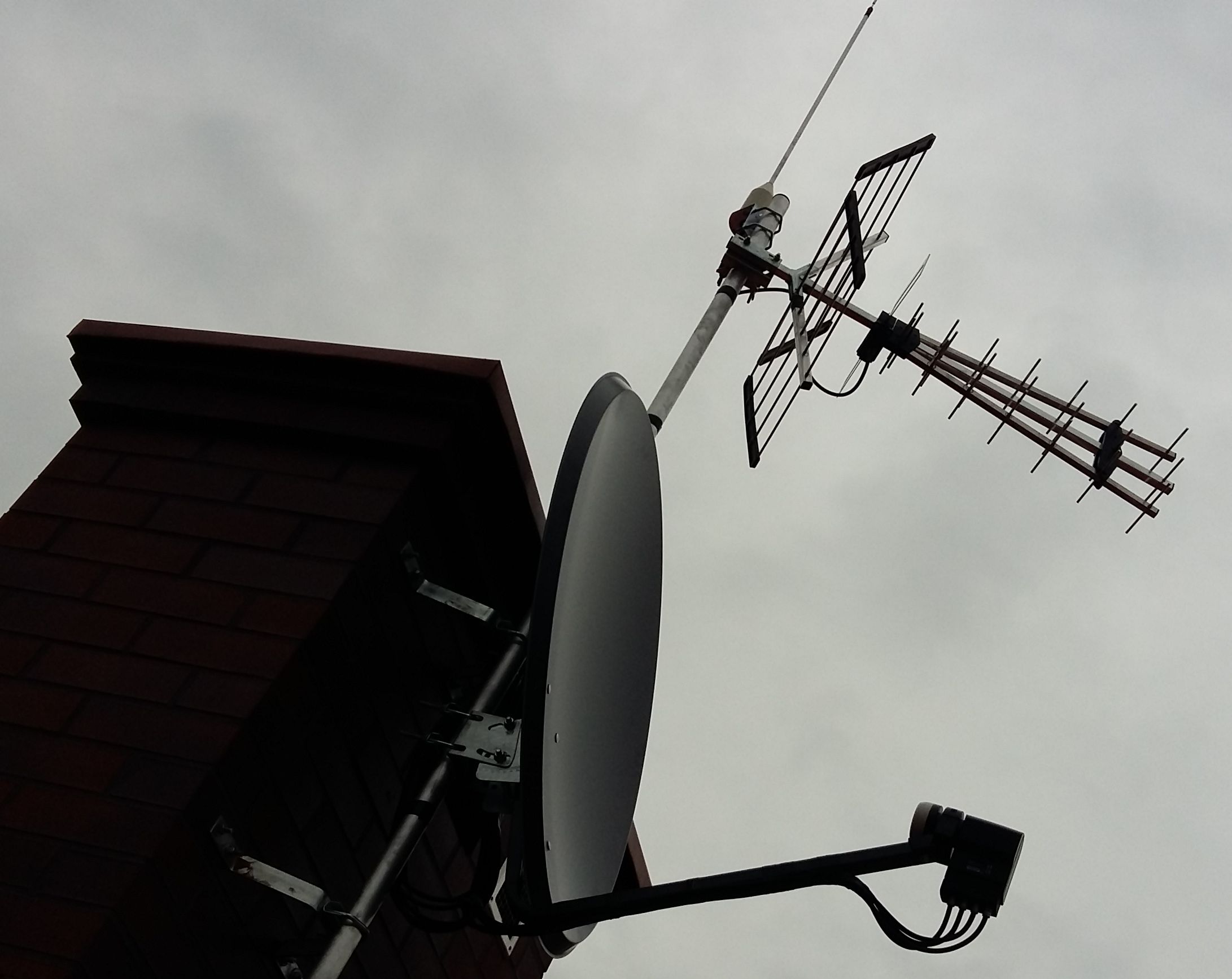

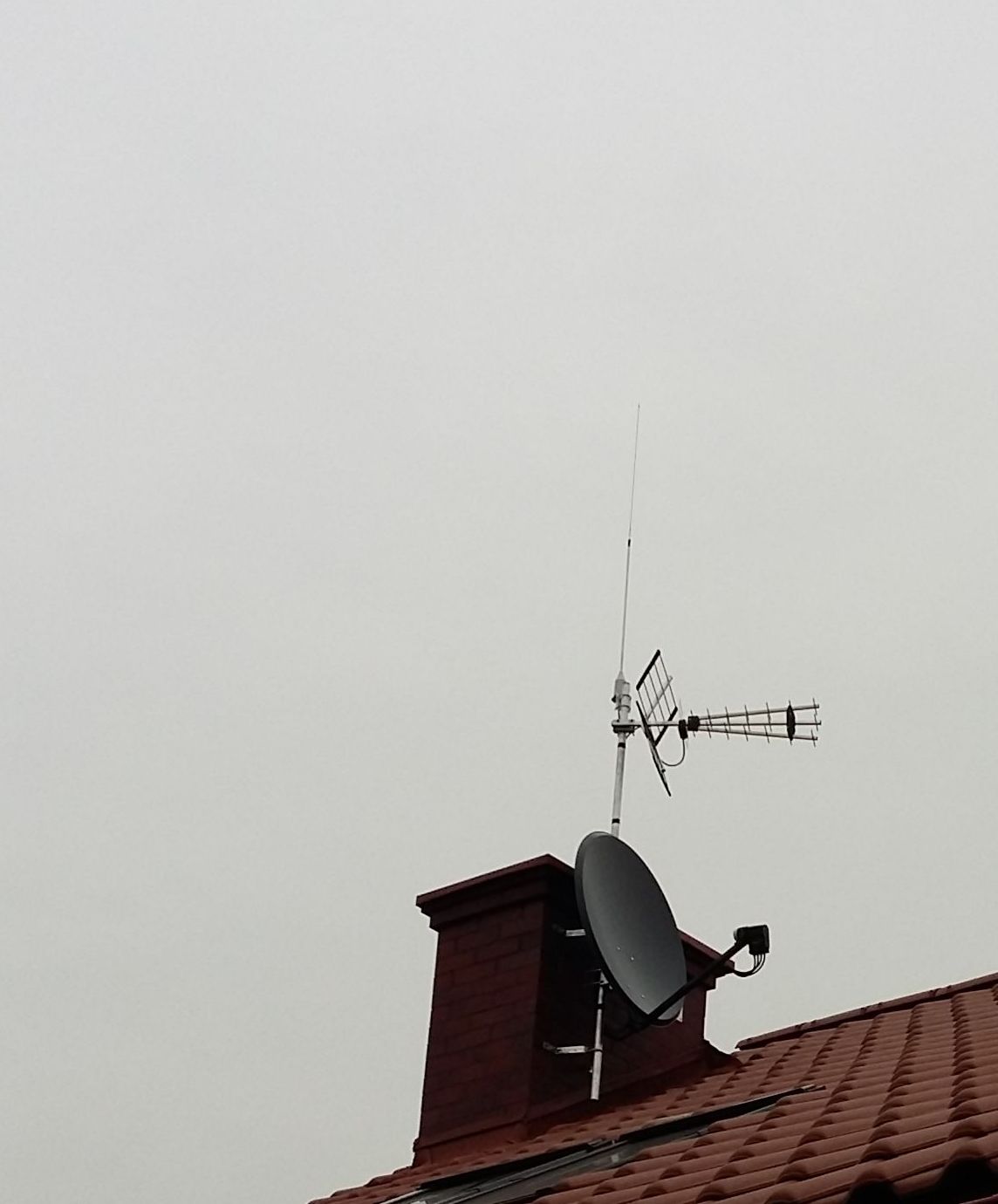

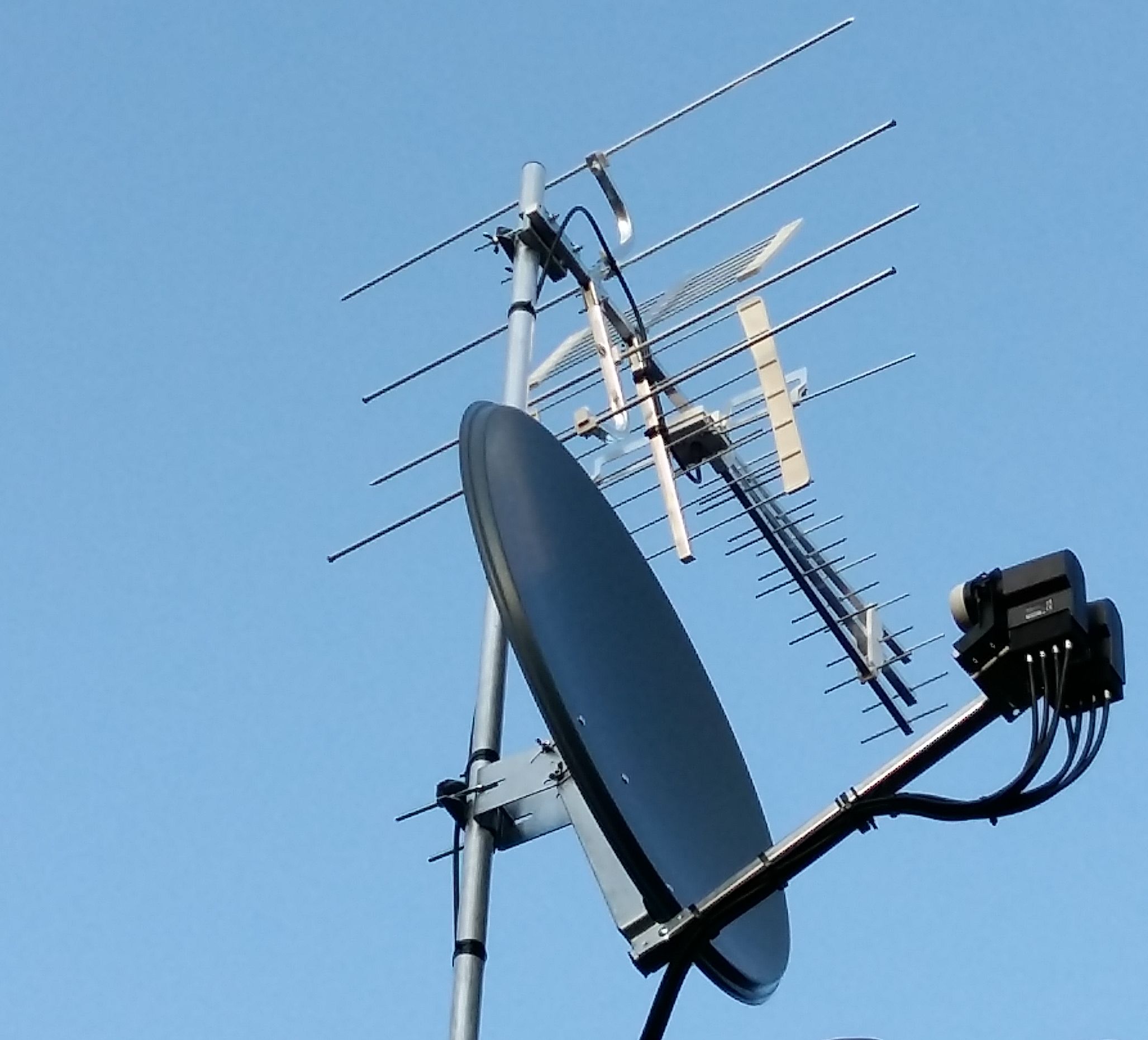

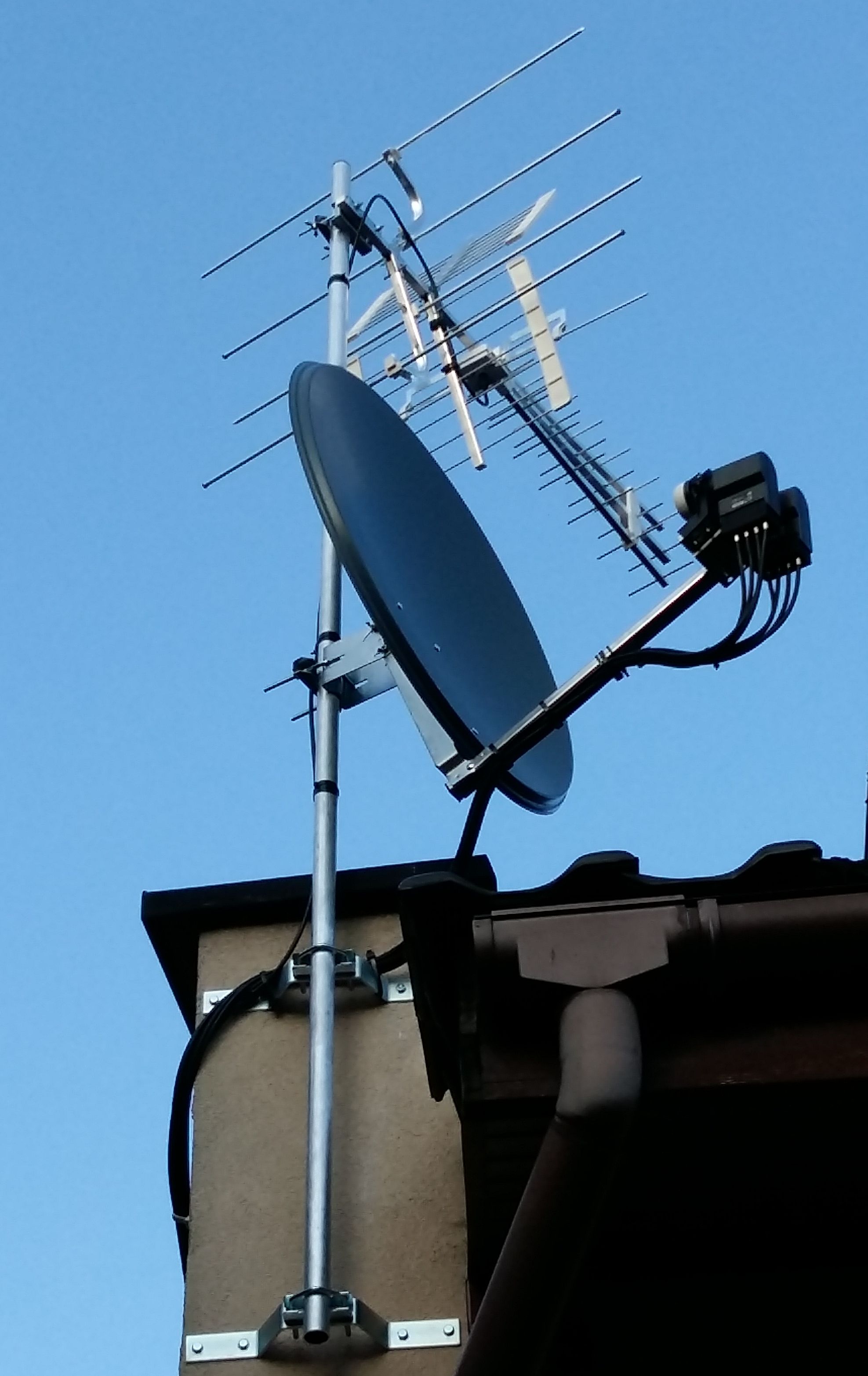

Instalacja zbiorcza SAT-TV tradycyjna z dwóch pozycji satelitarnych.

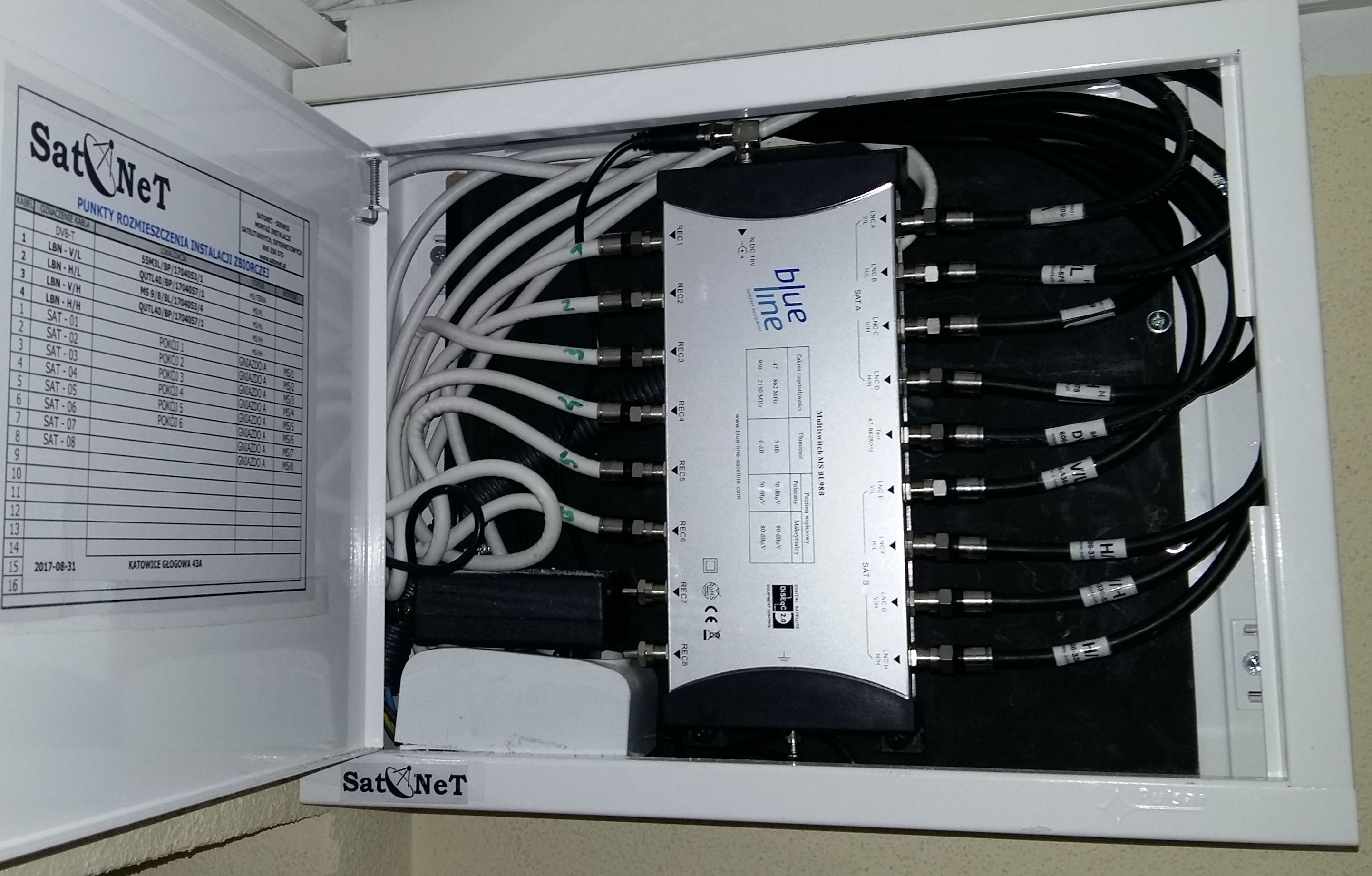

Alternatywnym rozwiązaniem dla domu jednorodzinnego jest wykonanie instalacji z użyciem sumatora w postaci multiswitcha. Takie rozwiązanie zapewni dostarczenie sygnału antenowego zarówno satelitarnego, radiowego jak również telewizji naziemnej DVB-T do każdego pomieszczenia gdzie wcześniej doprowadzono przewód koncentryczny. Taką instalację podtynkową wykonuję się w trakcie budowy domu na etapie budowy instalacji elektrycznej. Na poniższym zdjęciu pokazany jest przykładowy schemat wykonania takiej instalacji z zastosowaniem dwóch satelit. Najczęściej jest to satelita hotbird którego wykorzystują platformy cyfrowe w POLSAT, NC+, ORANGE i na przykład Astra19. Trzeba przewidzieć i dostarczyć do każdego pomieszczenia tyle przewodów aby wystarczyło w przyszłości na docelową dystrybucję wszystkich sygnałów. Zalecam przygotowanie również przewodów teletechnicznych komputerowych mając w zamiarze w przyszłości z korzystania z multiroomu w NC+. Nie zawsze sygnał WiFi jest w stanie pokryć cały dom i wtedy z pomocą przychodzi nam właśnie wcześniej przygotowana skrętka komputerowa. Praktyka w NC+ zmusza użytkownika do połączenia dekoderów do jednej wspólnej sieci aby dekodery dodatkowe pracowały poprawnie. Na schemacie widoczne są anteny do odbioru telewizji naziemnej zsumowane i dostarczone do multiswitcha. Antena satelitarna korzysta z konwertera Quattro który podłączony jest do multiswitcha czteroma przewodami. System w ten sposób wykorzystuję cztery polaryzacje satelitarne, VL, VH, HL, HH. Sumarycznie instalacja składa się z 5 przewodów doprowadzonych z zewnątrz pod warunkiem że zsumowanie sygnałów DVB-T wykonane jest na maszcie antenowym. Poglądowy multiswitch 9/8 może obsłużyć 8 punktów odbioru w naszym domu. Każdy z nich może mieć jednocześnie podłączony telewizor z telewizją naziemną, dekoder satelitarny swojego dostawcy jak również odbiornik radiowy.

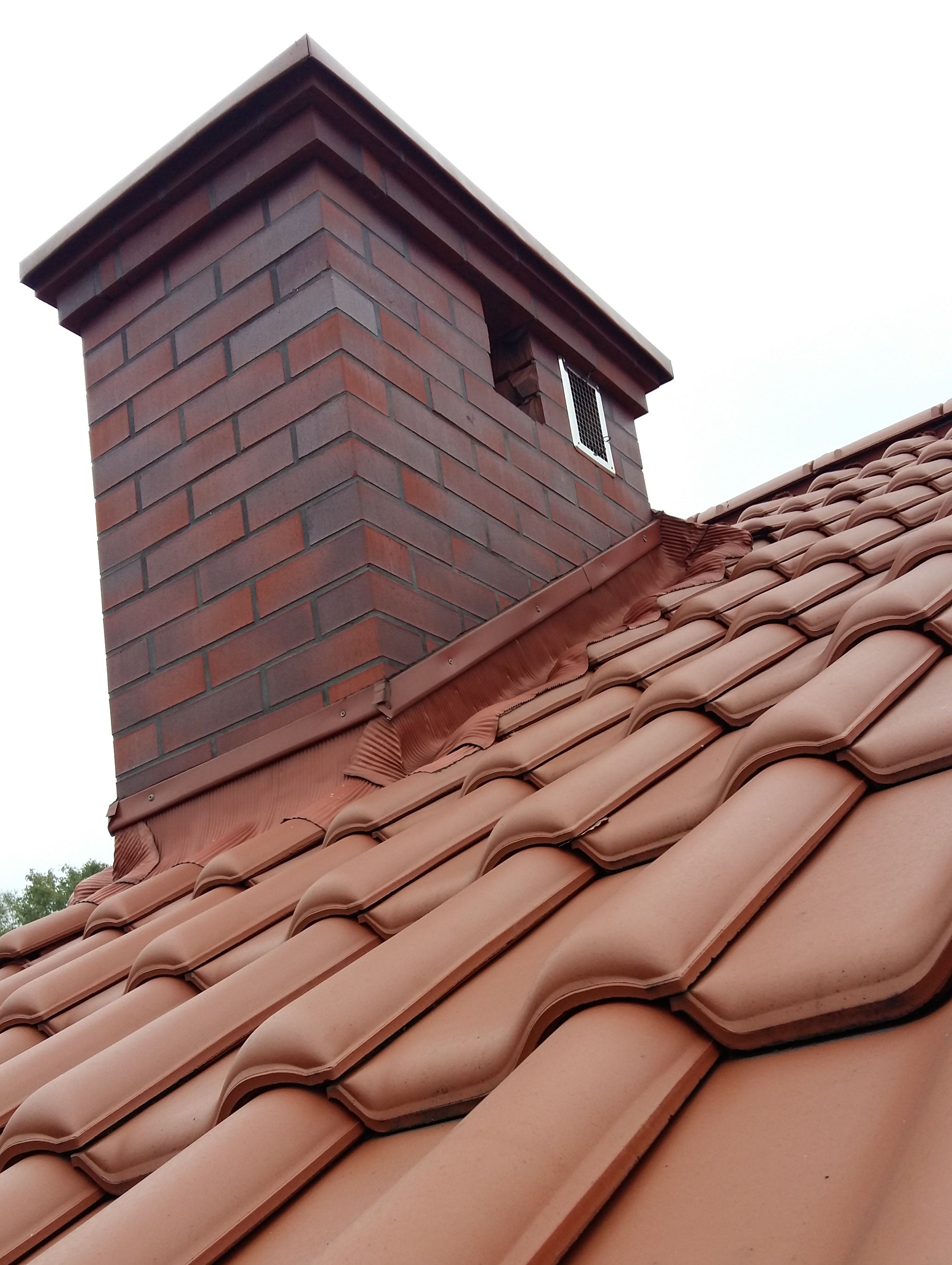

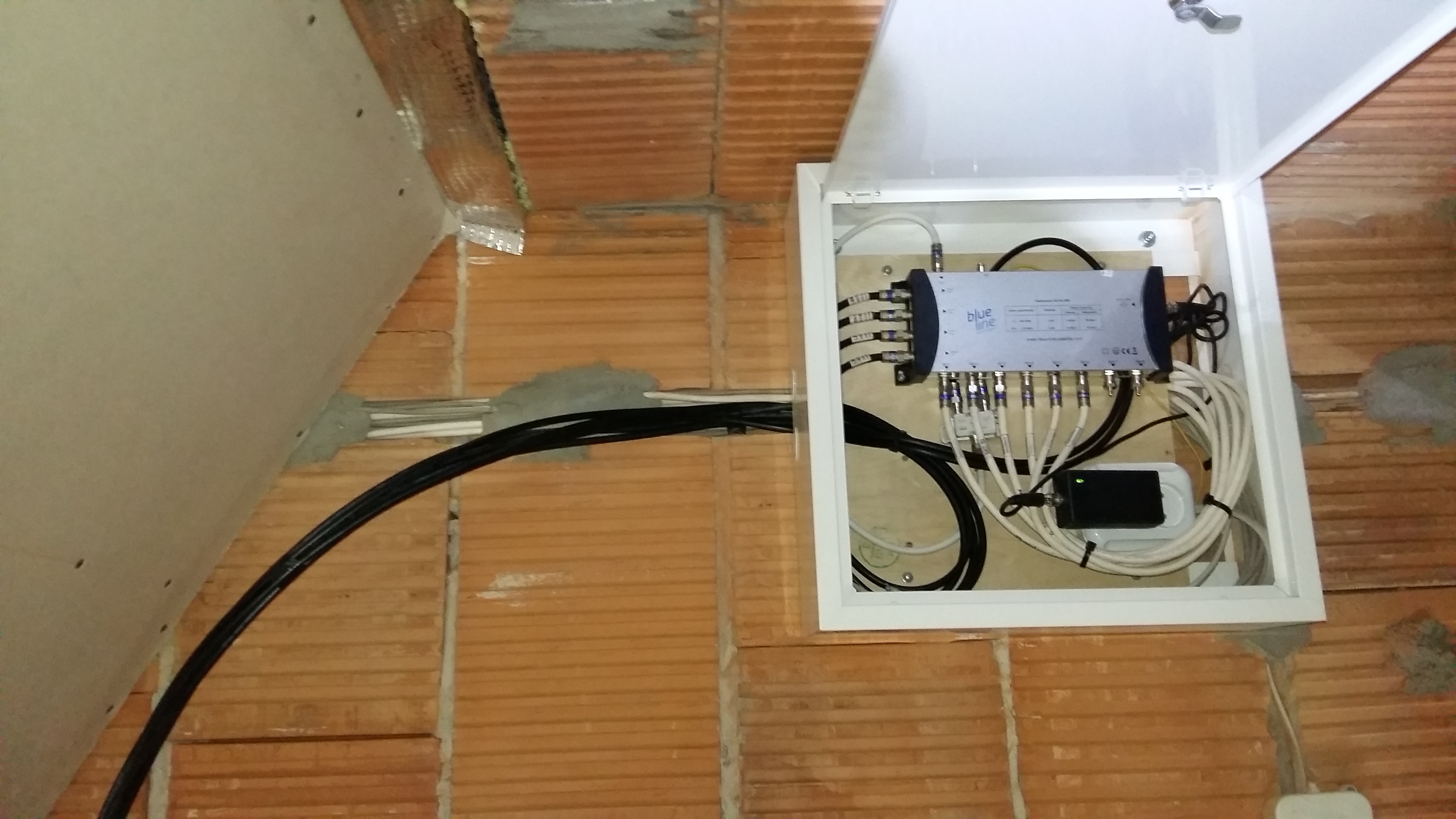

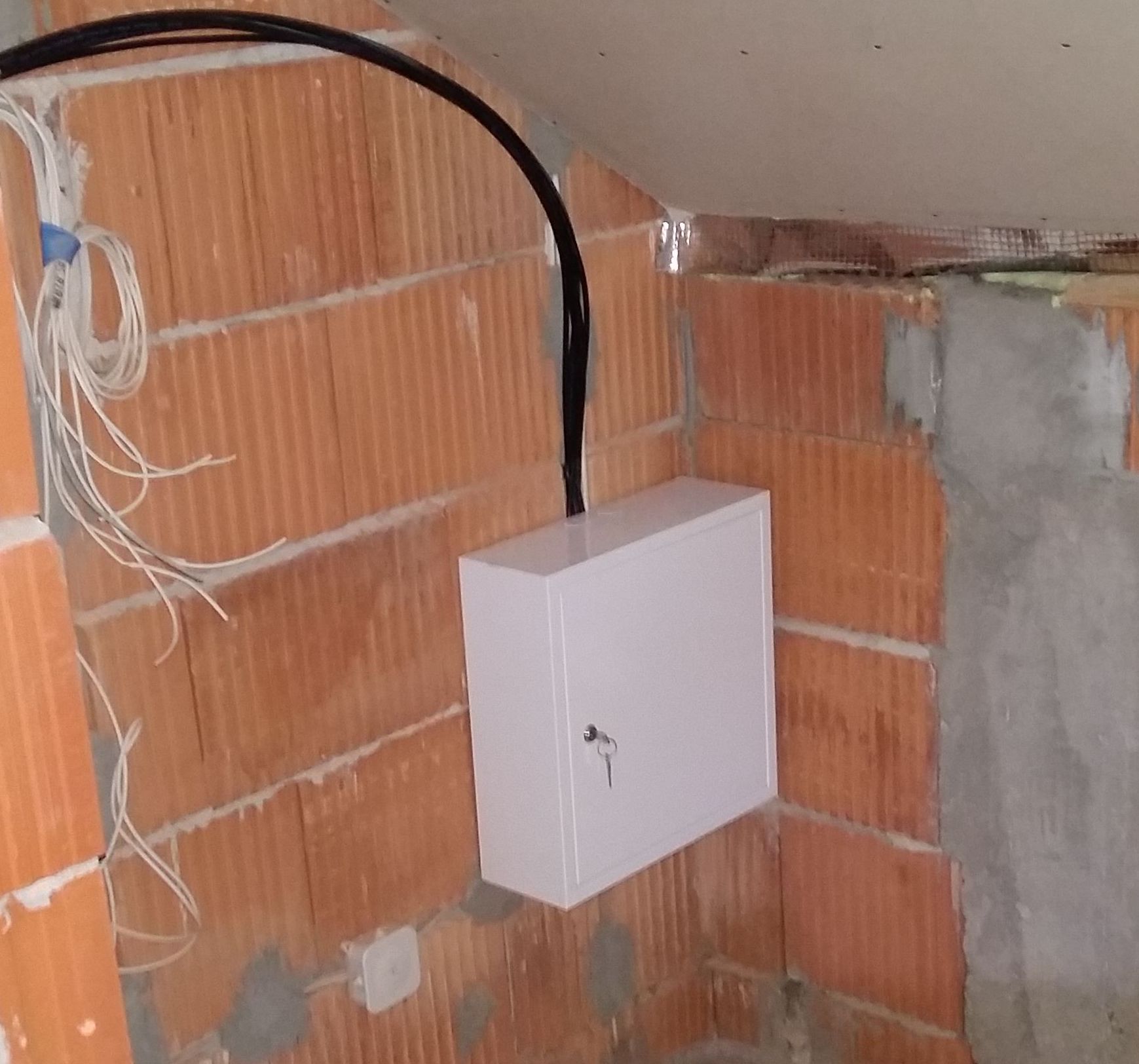

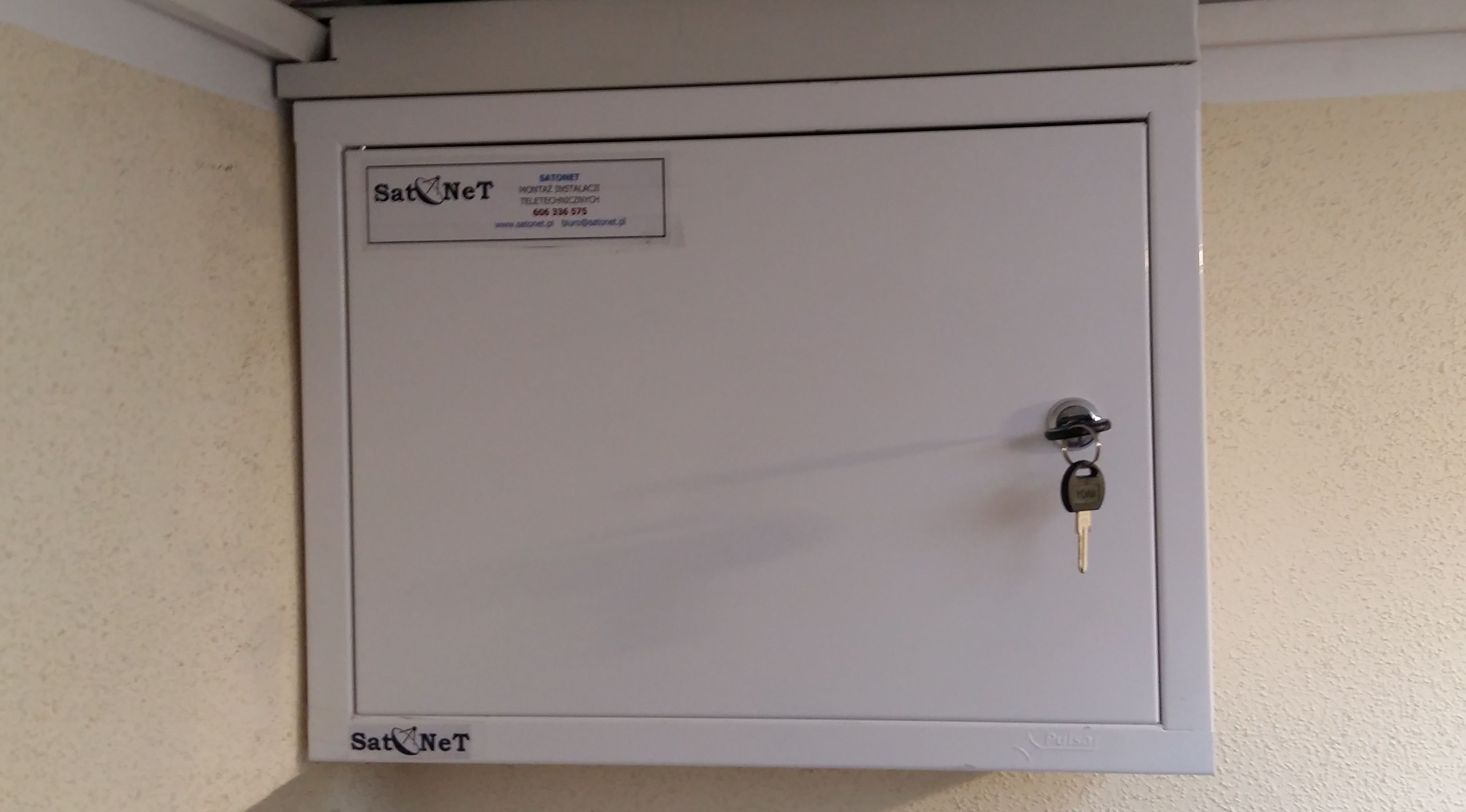

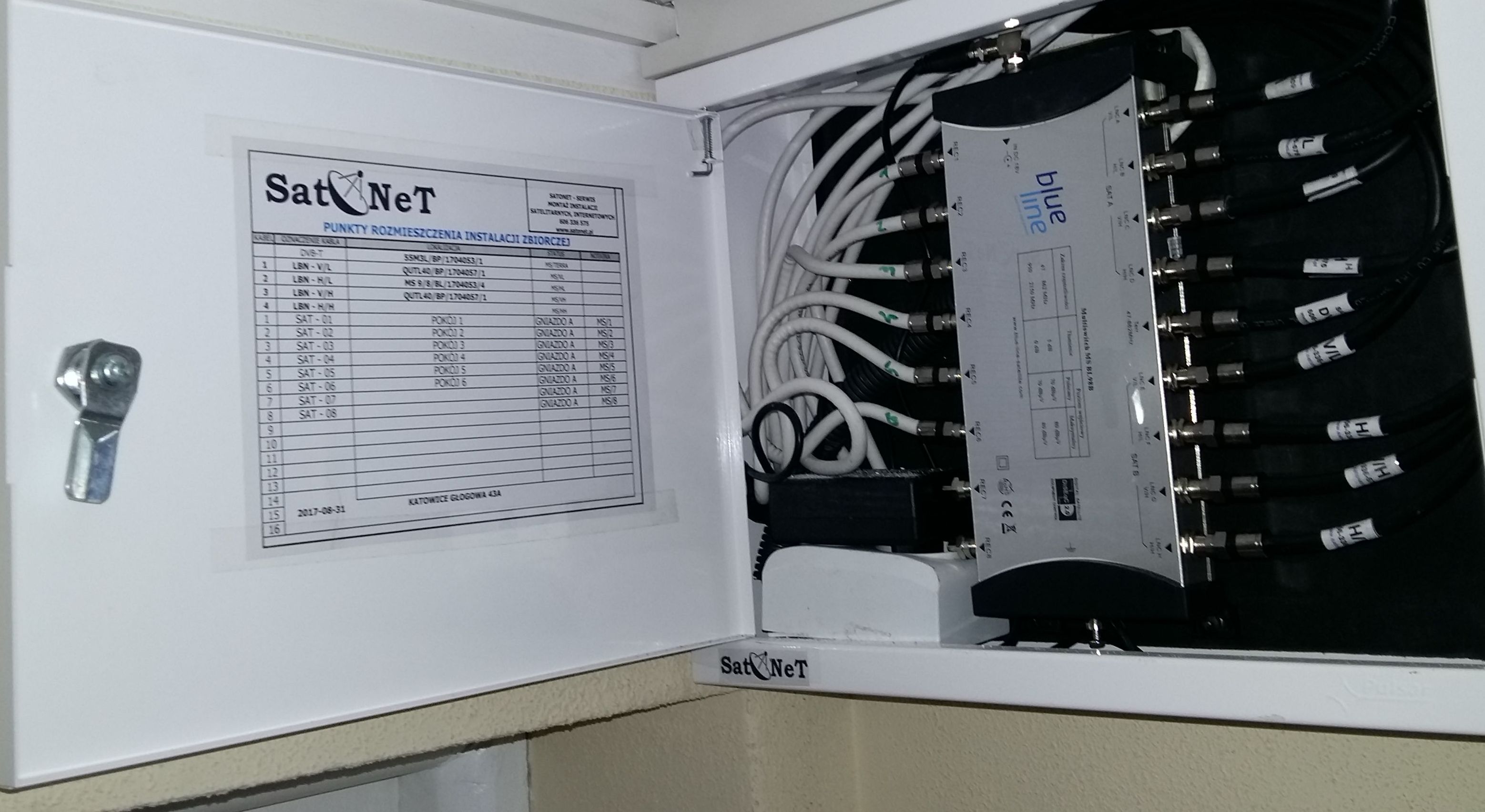

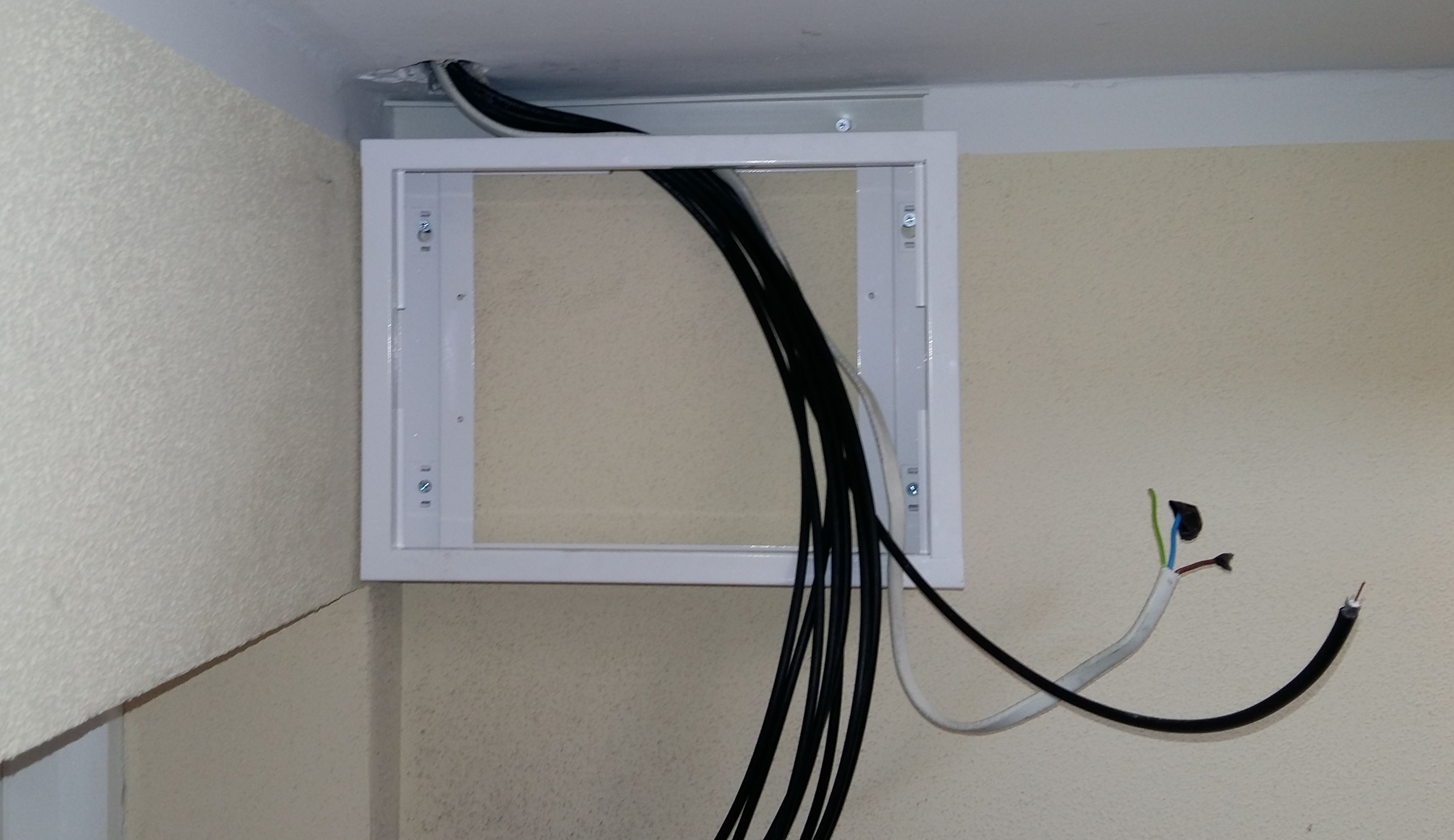

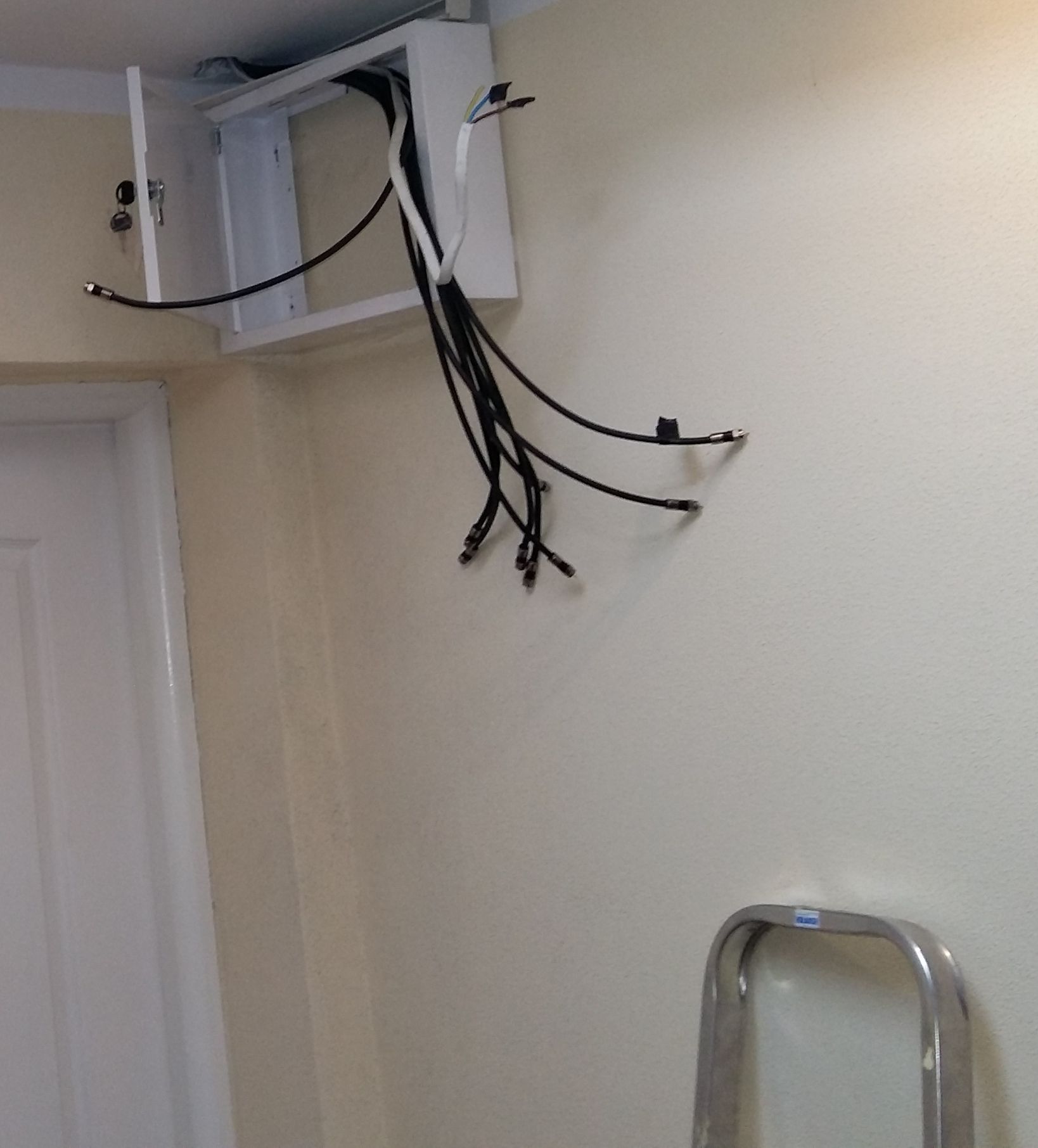

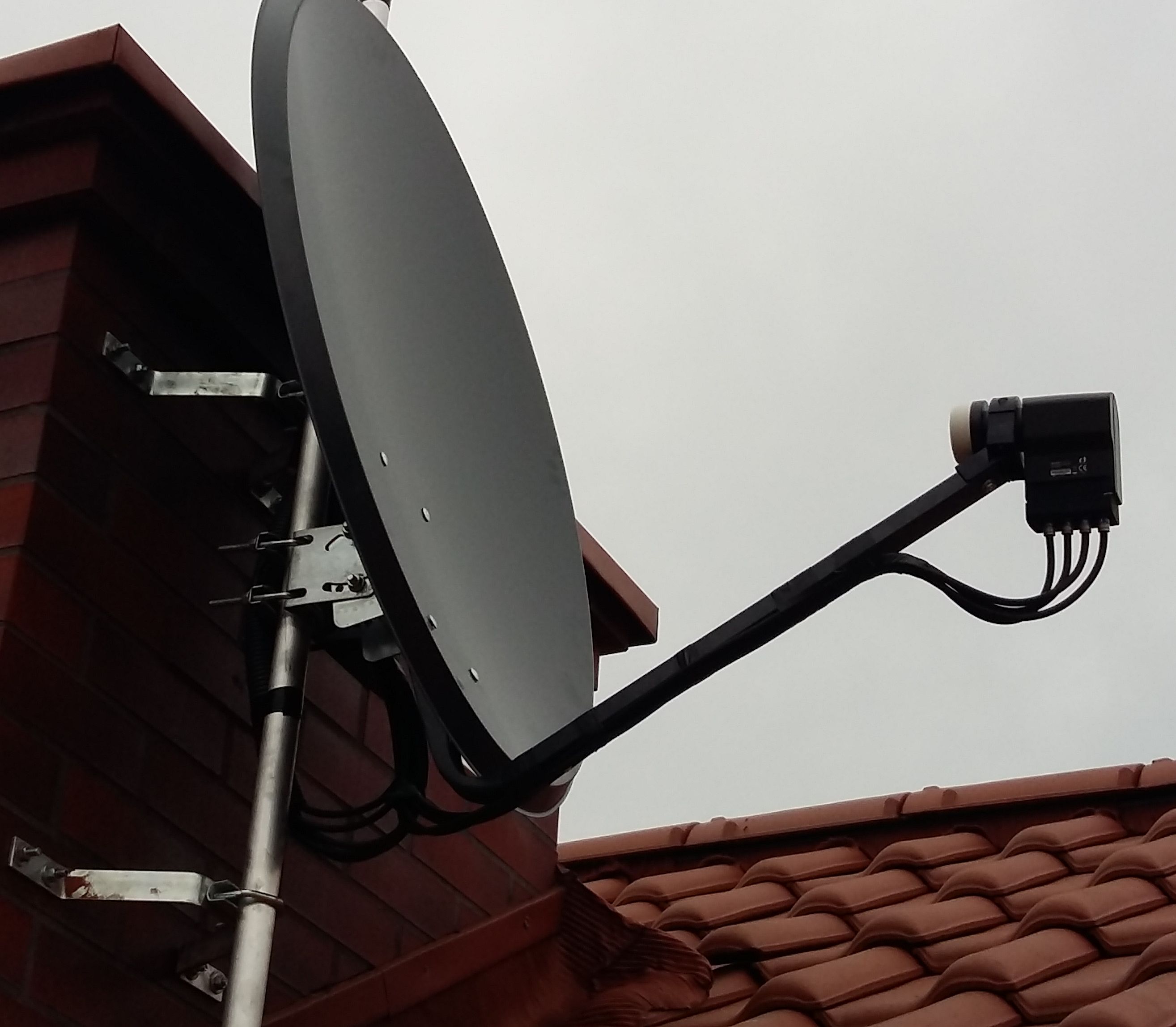

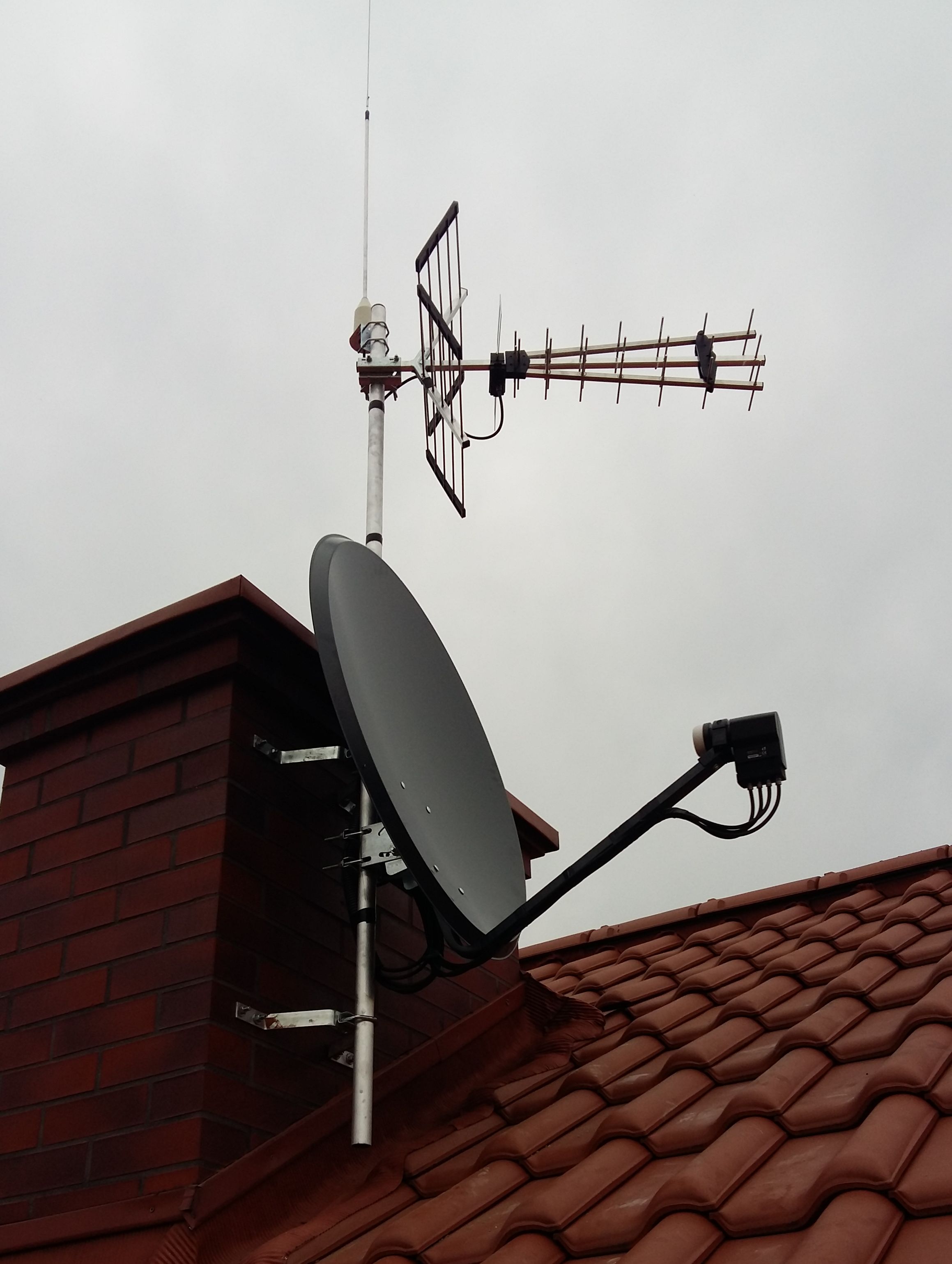

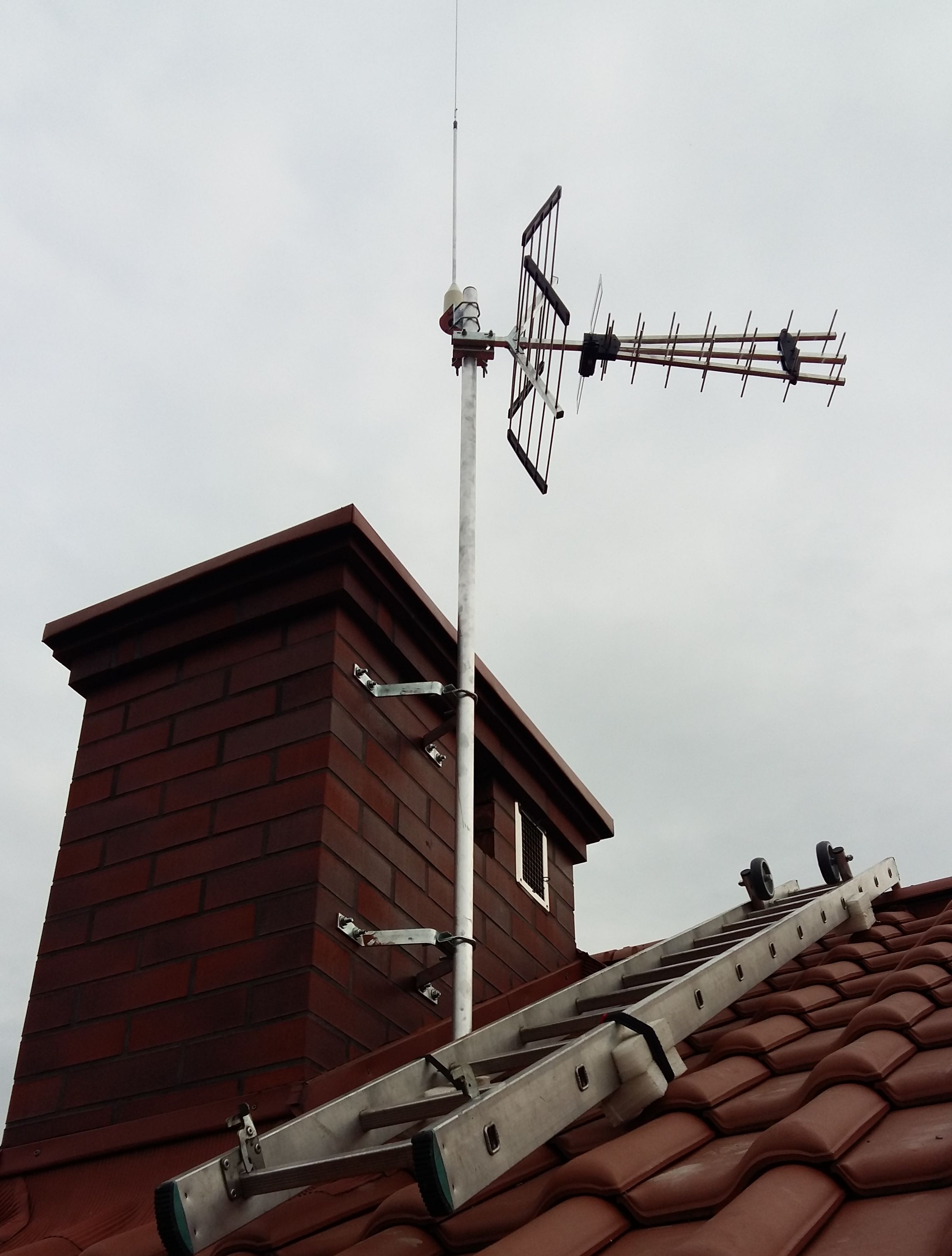

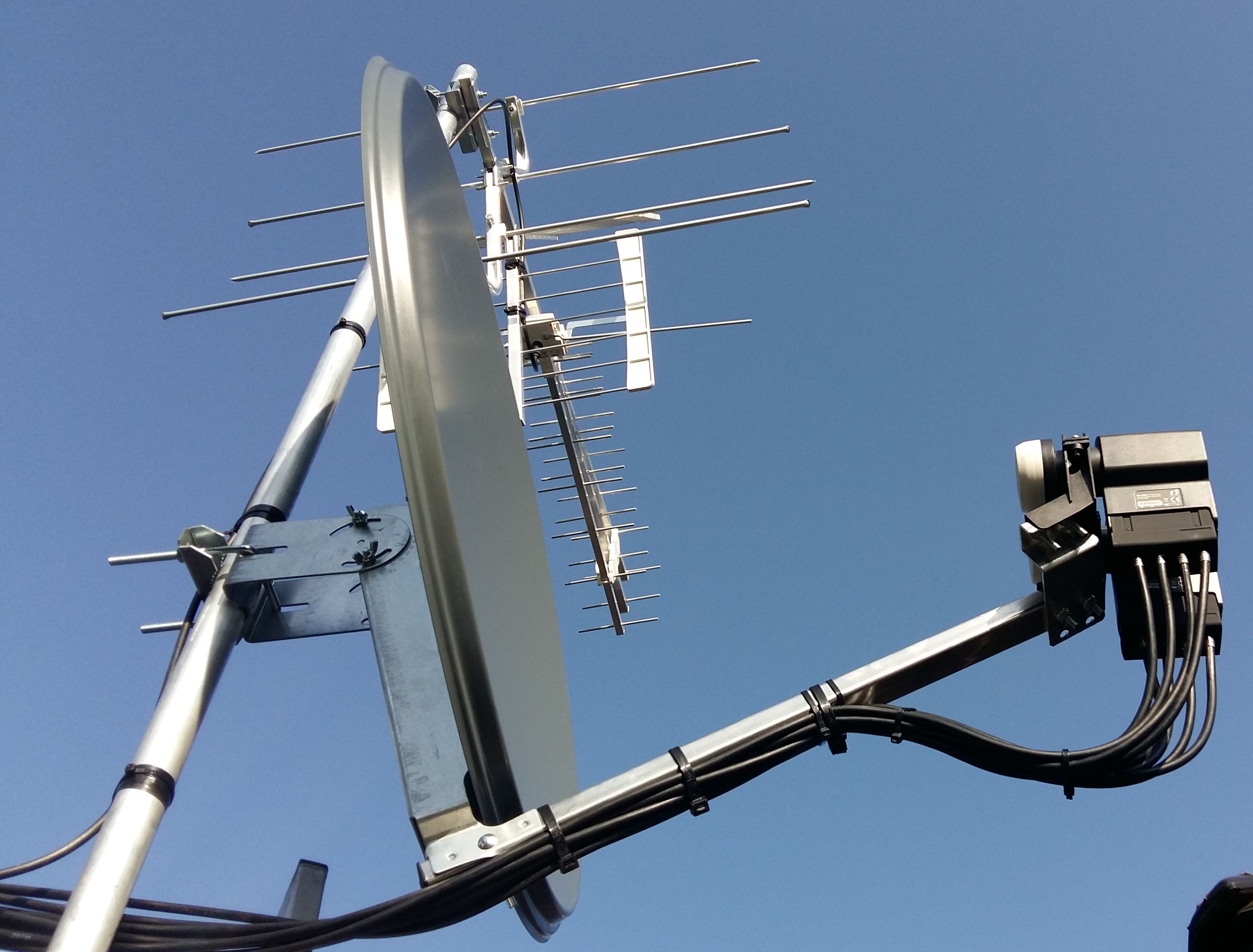

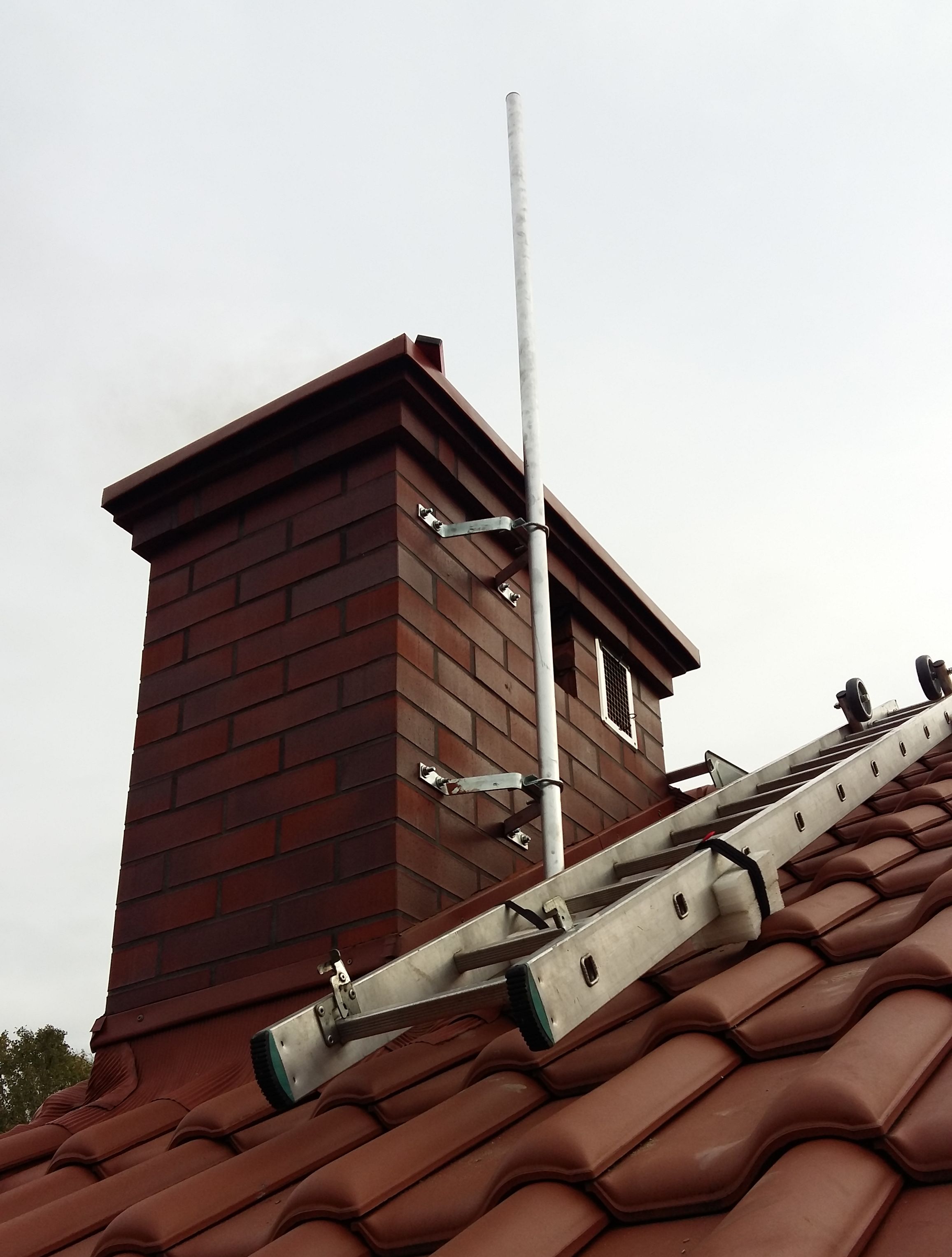

Kolejne etapy wykonania takiej przykładowej instalacji w domu jednorodzinnym.

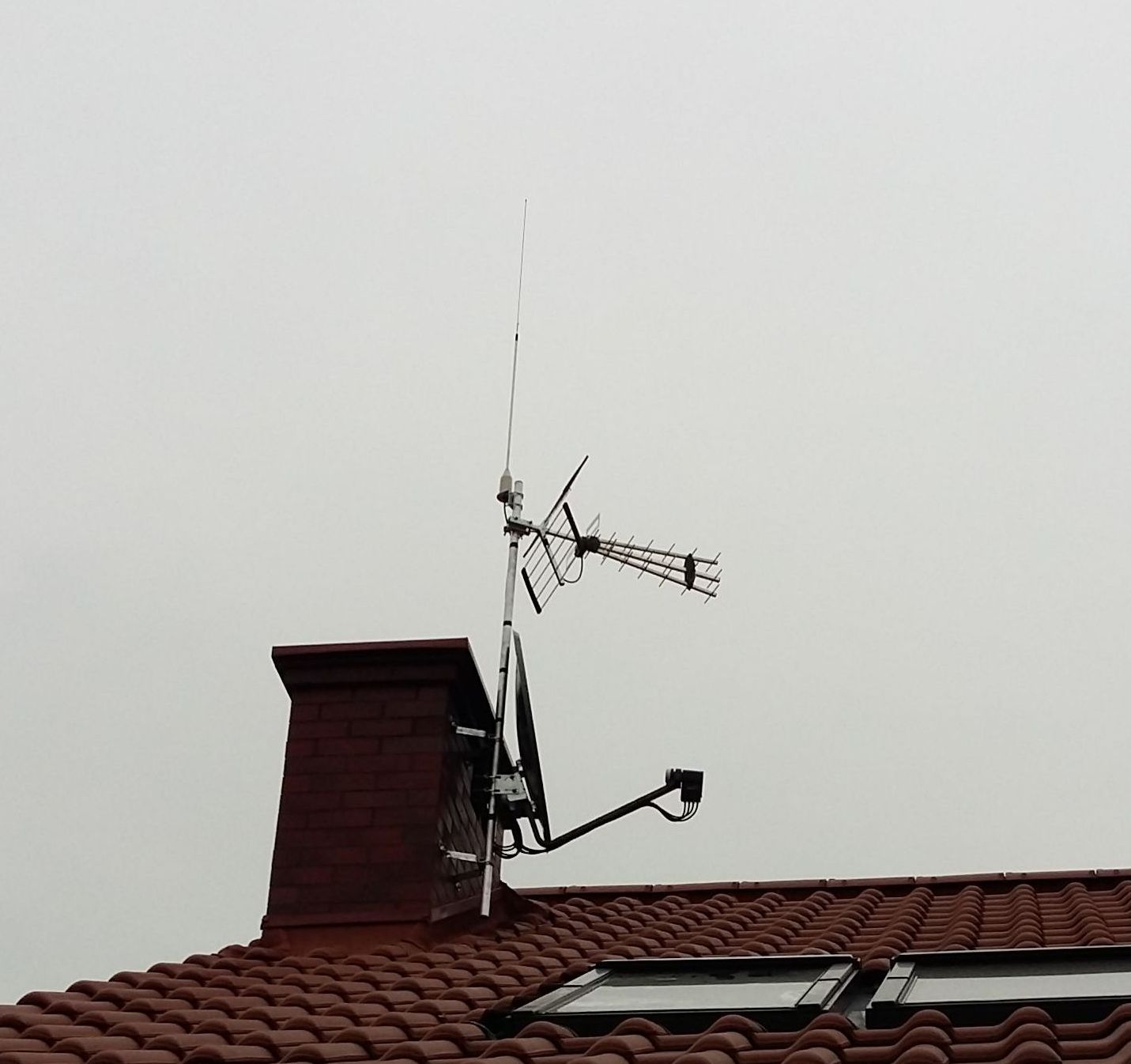

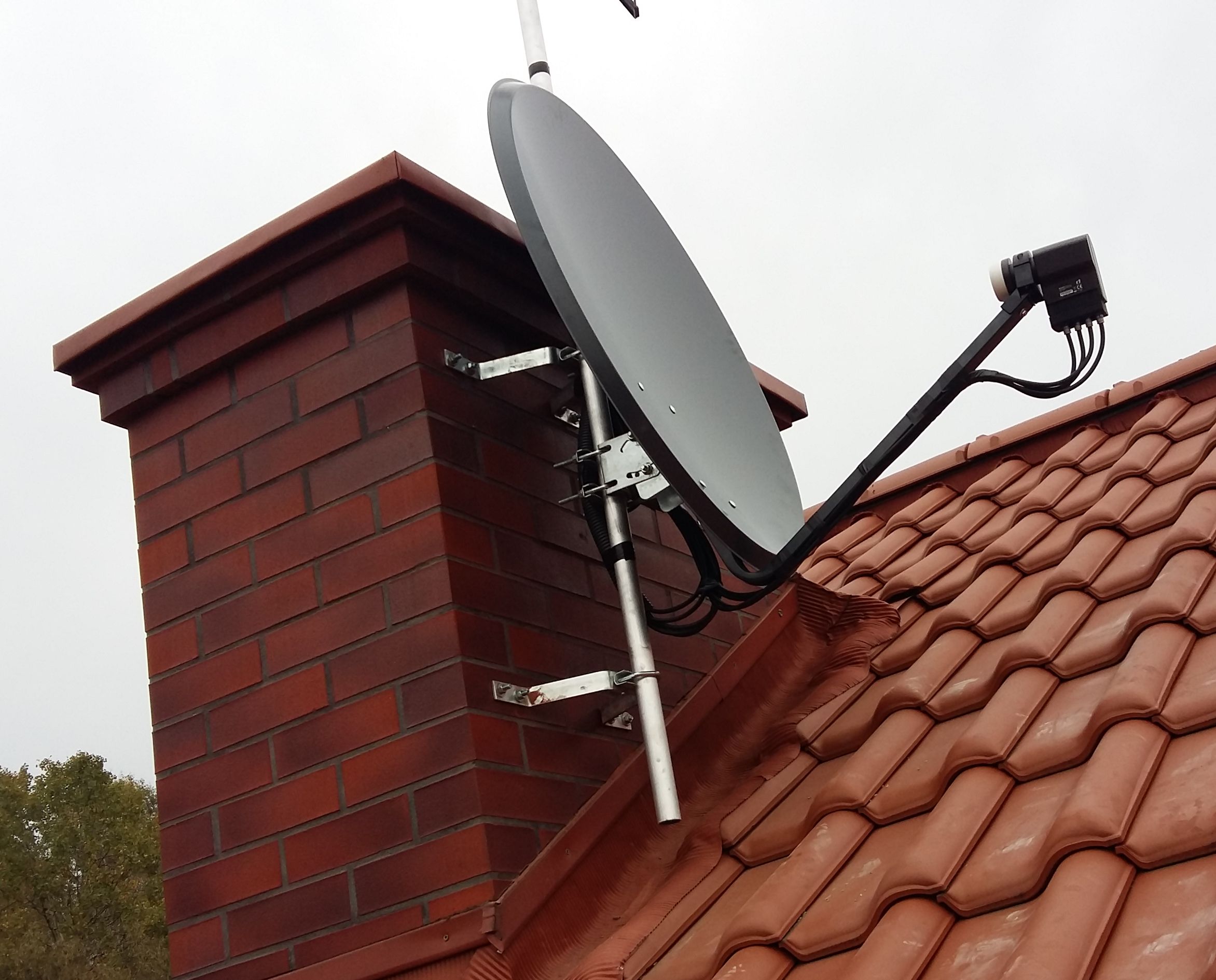

Instalacja zbiorcza SAT-TV tradycyjna z jednego satelity.

Alternatywnym rozwiązaniem dla domu jednorodzinnego jest wykonanie instalacji z użyciem sumatora w postaci multiswitcha. Takie rozwiązanie zapewni dostarczenie sygnału antenowego zarówno satelitarnego, radiowego jak również telewizji naziemnej DVB-T do każdego pomieszczenia gdzie wcześniej doprowadzono przewód koncentryczny. Taką instalację podtynkową wykonuję się w trakcie budowy domu na etapie budowy instalacji elektrycznej. Na poniższym zdjęciu pokazany jest przykładowy schemat wykonania takiej instalacji z zastosowaniem jednego satelity. Najczęściej jest to satelita hotbird którego wykorzystują platformy cyfrowe w Polsce. (POLSAT, NC+, ORANGE). Trzeba przewidzieć i dostarczyć do każdego pomieszczenia tyle przewodów aby wystarczyło w przyszłości na docelową dystrybucję wszystkich sygnałów. Zalecam przygotowanie również przewodów teletechnicznych komputerowych mając w zamiarze w przyszłości z korzystania z multiroomu w NC+. Nie zawsze sygnał WiFi jest w stanie pokryć cały dom i wtedy z pomocą przychodzi nam właśnie wcześniej przygotowana skrętka komputerowa. Praktyka w NC+ zmusza użytkownika do połączenia dekoderów do jednej wspólnej sieci aby dekodery dodatkowe pracowały poprawnie. Na schemacie widoczne są anteny do odbioru telewizji naziemnej zsumowane i dostarczone do multiswitcha. Antena satelitarna korzysta z konwertera Quattro który podłączony jest do multiswitcha czteroma przewodami. System w ten sposób wykorzystuję cztery polaryzacje satelitarne, VL, VH, HL, HH. Sumarycznie instalacja składa się z 5 przewodów doprowadzonych z zewnątrz pod warunkiem że zsumowanie sygnałów DVB-T wykonane jest na maszcie antenowym. Poglądowy multiswitch 5/8 może obsłużyć 8 punktów odbioru w naszym domu. Każdy z nich może mieć jednocześnie podłączony telewizor z telewizją naziemną, dekoder satelitarny swojego dostawcy jak również odbiornik radiowy.
